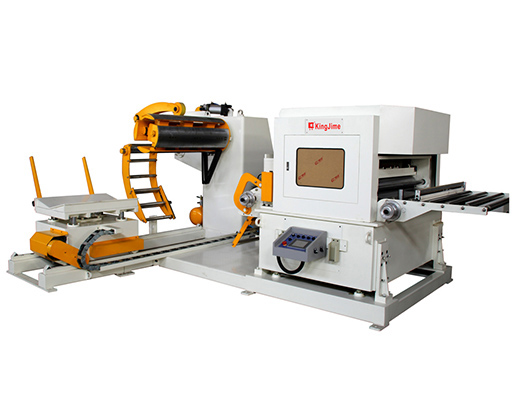

NC送料機是如何運行的
文章作者:發布日期: 瀏覽次數:次
[導讀:]?NC送料機以沖床通過兩組凸輪信號連接,一組接送料信號一組放松信號,來實現連動。當沖床滑塊運行到9點鐘時會觸動凸輪給出送料信號,NC送料機PLC依據設定的送料長度,在收到送料信號后,輸出信號到伺服驅動器,伺服驅動器再控制伺服馬達運轉,馬達運轉的度數由編碼器反饋回伺服驅動器,二者配合完成設定的送料長度傳送。
NC送料機以沖床通過兩組凸輪信號連接,一組接送料信號一組放松信號,來實現連動。當沖床滑塊運行到9點鐘時會觸動凸輪給出送料信號,NC送料機PLC依據設定的送料長度,在收到送料信號后,輸出信號到伺服驅動器,伺服驅動器再控制伺服馬達運轉,馬達運轉的度數由編碼器反饋回伺服驅動器,二者配合完成設定的送料長度傳送。
當沖床滑塊到達6點鐘時會觸動凸輪給出放松信號,送料機PLC接收到放松信號,此時PLC會輸出1個信號源來控制電磁閥動作,此電磁閥是控制NC送料機放松氣缸,氣缸經過活塞動作,使NC送料放松機構使上滾輪上升放松材料,實現瞬間放松。
