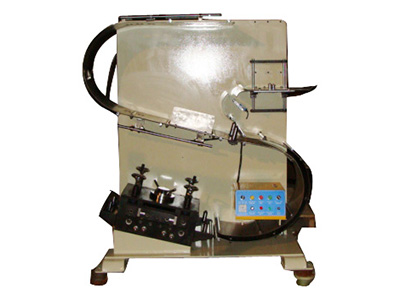

莞牛機械教您矯正機結構的設計

    矯正機，也叫整平機，它可以對冷軋板，熱軋板，不繡鋼，鍍鋅板等卷料進行整平成標準規格的板材，在一定機動車配件廠，金屬餐具廠，軋鋼廠，及電器行業具有一定的價值。那么矯正機結構的設計是怎樣的呢？需注意些什么呢？  整平機結構是設計鋼板卷材整平剪切機的關鍵技術,整平一般采用上下兩排輥的錯位對壓來實現。下排輥通常固定安裝在左右墻板上,左右墻板要拼對加工其軸承孔,且間距要相同;上排輥要安裝在一對滑塊上,這對滑塊也要拼對一起加工出各軸承孔,且軸承孔間距要相同;上排鋼輥與滑塊的聯接應采用調心軸承,以便左右滑塊能作單獨的上下調節。

    裝配后要保證上下兩排輥間的平度要求,上排輥的滑塊采用液壓缸驅動,能快速下壓和脫開。整平的效果是通過調節上排輥與下排輥的間隙量來完成。左右滑塊相對下排輥的下壓位置可單獨微調,以調節上下兩排輥對卷曲鋼板的錯位對壓壓力,同時保證兩邊的壓力均勻和一致。下排輥一般要求都是主動的,以減小牽引時對鋼板的摩擦阻力。

    整平機構也可以采用單獨的電動機驅動機構,通過螺母和絲桿配合,點動電動機帶動螺母轉動從而提升滑塊上的絲桿,實現左右兩滑塊的等速下壓和脫離。整平時,整平機構的進出口必須要對鋼板產生一定的拉力,才能更有效的整平,所以在入口處設置了制動壓輥機構,其下面的鋼輥可采用制動器或彈簧摩擦盤來制動。整平機使材料外觀更好看，生產出來的產品更優質，是非常實用的生產設備。
